Пелетний пальник Віхлач 500 кВт (120-580кВт)

Автоматичний пелетний   пальник, призначений для автоматизації роботи  твердопаливних котлів — на пелеті, паливних гранулах, агропелеті, пелеті з лупи соняшника, деревної пелеті тощо.

Пелетний пальник Wichlacz  500 кВт – можна легко встановити практично на будь-який ваш твердопаливний котел, камін, парогенератор, сушилку, піч, и інше обладнання.

Переваги:

 — проста в обслуговуванні та експлуатації.

 - стабільно працює в широкому діапазоні потужностей від 5% до 100%.

— автоматично працює в режимах автотрозпалювання, горіння, гасіння й очікування.

— має надійну систему самоочищення пальника.

 - камера горіння та очисні елементи виготовлені з  жароміцної сталі.

- працює на пелетах  з високою залишковою зольністю (до 5-7%).

 - блок керування пелетним пальником має кольоровий LCD екран 5" дюймів.

— зручне, інтуїтивне меню — дає змогу користуватися пальником людям, які не читали інструкцію.

 — низьке споживання енергії пристроєм авто запалювання — 2500 Вт.

  — низьке споживання енергії пальником під час роботи — до 1000 Вт.

  - до автоматики пальника можна під'єднати велику кількість додаткового обладнання: зовнішній блок керування пальником c дома, кімнатний термостат, блок WiFi  керування, бойлери, насоси, триходові клапани, системи автоматичного золодіння з котла й автоматичні системи подавання палива в котельну й багато іншого.

Стандартний блок керування пальником.

У комплект пальника входить:

1)    Пальник обладнаний механізмом автоматичного очищення та золовидалення, пристроєм авто розпалювання палива,

2)    Блок керування пальником з кольоровий LCD екран 5" дюймів, з комплектом датчиків температури: води ЦО, ГВС.

3)    Шнек для подавання палива з бункера в пальник (2 метри),

4)    Гнучка протипожежна труба, для з'єднання живильника з пальником (0,8 метра),

5)    Комплект документів.

6) Гарантія 18 місяців.

Додаткові опції:

1)    Бункер для палива, виготовляється під розмір вашої котельної (до комплекту не входить),

2)    Блок Wi-Fi керування пальником (ecoNET 300 plum).

3)    Зовнішній блок керування пальником c дома (кімнатний термостат).

4)    Автоматична система подавання палива в котельну.

5)    Система автоматичного золодовидалення з котла (може керуватися стандартною автоматикою пальника).

Технічні характеристики пальника Wichlacz 500 кВт (Віхлач)

*Наша продукція постійно покращується і параметри можуть бути змінені.

Будова пальника.

1.Корпус пальника; 2.Пелетоприймач; 3.Шамотована камера спалювання; 4.Лючок блоку розпалювання; 5. кожух пальника. 6.Задня стінка топки; 7.Набірна система рухомих та нерухомих колосників; 8.Вентилятори первинного повітря; 9.Вентилятори вторинного повітря. 10.Мотори редуктора внутрішнього шнека (стокера) пальника; 11. Мотор редуктор системи рухомих колосників; 12. Мотор редуктор золовидалення. 13.Зольний короб. 14.Роз’єм підключення блоку керування; 15.Керамічні свічі розпалювання; 16. Датчик полум’я; 17. Датчик температури корпусу пальника; 18. Спіраль внутрішнього шнека (стокера) пальника. 19.Лючок спіралі шнека золовидалення. 20.Підшипник рухомого валу; 21.Рухомий вал. 22.Важіль. 23.Колесо візка. 24.Візок. 25.Нерхомий вал. 26.Канал свічі розпалу. 27.Повітряний кожух. 28.Повітряні канали. 29.Система регулювання висоти пальника.

Шнек подачі палива

 1.Мотор-редуктор з вилкою ; 2.Перехідна пластина кріплення мотор-редуктора; 3.Шнекова спіраль; 4.Труба з патрубком подачі пелети, фланцем та ревізійним вікном; 5.Запобіжна накладка від перевантаження; 6. Труба шнека з забірним вікном. 7. Гофрорукав.

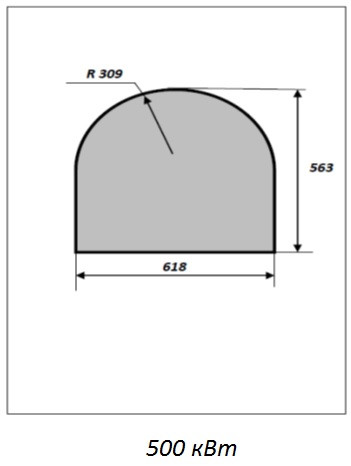

Схема встановлення пальника та пристрою подавання палива
