Автоматична пелетна пальник, призначений для автоматизації роботи твердопаливних котлів — на пелеті, паливних гранулах, агропелеті, пелеті з лупи соняшника, деревної пелеті тощо.
Пелетний пальник Wichlacz Palnik 17-3000 кВт – можна легко встановити практически на будь-якою ваш твердопаливний котел, камін, парогенератор, сушилку, піч, и інше обладнання.

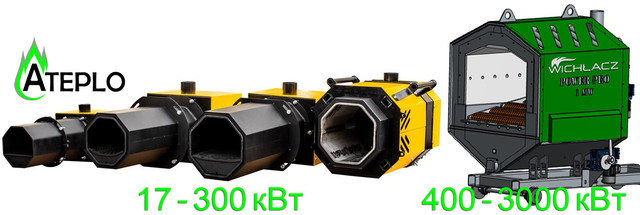

Пеллетний пальник Wichlacz Palnik 17-3000 кВт (з рухомими колосниками)
|
Мощность
кВт
|
17
|
25
|
50
|
75
|
100
|
150
|
200
|
300
|
400
|
500
|
1000
|
2000
|
3000
|
|
Ціна Евро.
|
1900
|
2093
|
2540
|
2730
|
3590
|
3990
|
6290
|
7380
|
10800
|
13975
|
23590
|
35690
|
49600
|
Переваги:
— проста в обслуговуванні та експлуатації.
- стабільно працює в широком діапазоні мощностей от 12% до 100%.
— автоматично працює в режимах автотрозпалювання, горіння, гасіння й очікування.
— має надійну систему самоочищення пальника.
- камера горіння та очисні елементи виготовлені з жароміцної сталі.
- працює на пелетах з високою залишковою зольністю (до 5-7%).

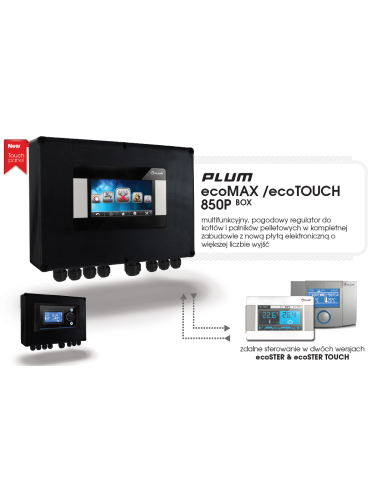

- блок керування пелетним пальником має кольоровий LCD екран 3,5 дюймів.
— зручне, інтуїтивне меню — дає змогу користуватися пальником людям, які не читали інструкцію.
- низьке споживання енергії пристроєм автозапалювання — до 2500 Вт.
— низьке споживання енергії пальником під час роботи — до 1500 Вт.
- до автоматики пальника можна під'єднати велику кількість додаткового обладнання: зовнішній блок керування пальником c дома, кімнатний термостат, блок GSM керування, бойлери, насоси, триходові клапани, системи автоматичного золодіння з котла й автоматичні системи подавання палива в котельну й багато іншого.
Стандартне меню блок керування пальником.
У комплект входить:
1) Пальник обладнаний механізмом автоматичного очищення та золодіння, пристроєм авто запалювання,
2) Блок керування пальником, з комплектом датчиків температури: води ЦО, ГВС, вихлопної,
3) Шнековий живильник, для подавання палива з бункера в пальник (2 метри),
4) Гнучка протипожежна труба, для з'єднання живича з пальником (0,9 метра),
5) Комплект документів.
Додаткові опції:
1) Бункер для палива, виготовляється під розмір вашої котельної (до комплекту не входить),
2) Блок GSM керування пальником.
3) Зовнішній блок керування пальником c дома (кімнатний термостат).
4) Автоматична система подавання палива в котельну.
5) Система автоматичного золодовидалення з котла (може керуватися стандартною автоматикою пальника).

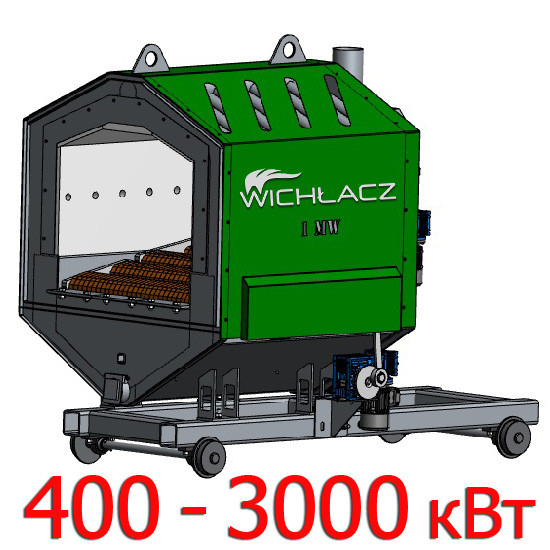

Технічні характеристики пальника Wichlacz Palnik 400 - 3000 кВт
| Потужність |
кВт |
200 - 3000 |
| Напруга мережі, |
V AC/HZ: |
230/50 |
| Вага |
кг |
80 |
| Споживана потужність, середня (робота) |
Вт |
1500 |
| Споживана потужність (розпалювання) |
Вт |
2500 |
| Тип палива |
Пелети |
ø6-8 мм |
| Ефективність |
% |
> 95 |
| ККД |
% |
> 90 |
| Регулювання потужності пальника |
% |
5-100 |
| Регулювання обертів вентилятора |
% |
5-100 |
| Під'єднання насоса Ц.О |
|
да |
| Під'єднання насоса ГВС |
|
да |
| Під'єднання комун. термостата |
|
да |
| Довжина шнекового живителя |
м |
2 |
.
Мінімальні рекомендовані розміри камери згоряння
| Отвір для встановлення пальника |
мм |
Ø 700 |
| Мінімальний об'єм камери згоряння |
м3 |
0,3 |
| Мінімальна довжина топки котла |
мм |
1400 |
| Ширина |
мм |
617 |
| Висота |
мм |
900 |
| Мінімальна тяга димохода |
Па |
40 |
.
Габаритні розміри пальника

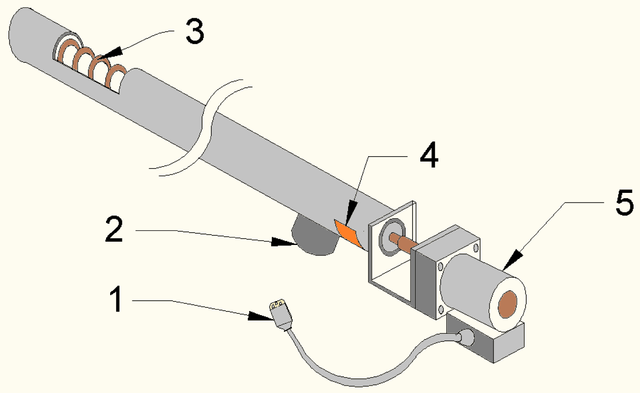

Шнековий живильник
1 — Шнур живлення; 2 – Патрубок виходу пелет; 3 — Отвори забору пелет; 4 — Запобіжник; 5 — Двигун.

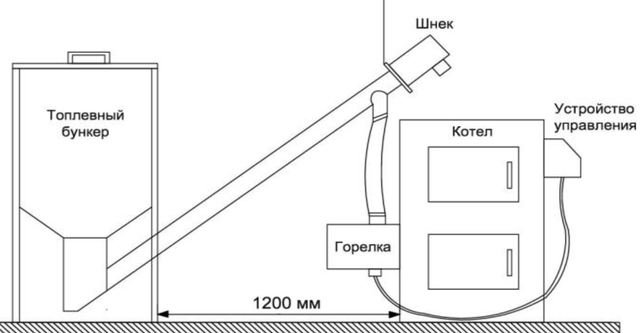

Схема встановлення пальника та пристрою подавання

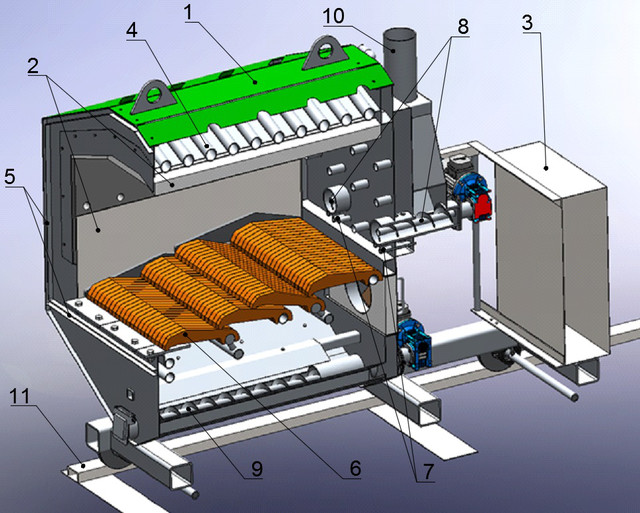

Малюнок 5 — Пристрій пелетного пальника
1 – корпус; 2 — футування; 3 –шкаф комутації; 4 – водяна сорочка; 5-рамка під керамічний шнур для стикування з піччю; 6 – колосники; 7 — свічки розпилювання; 8 – шнеки подавання палива; 9-шнек видалення золи з пальника; 10 — патрубок подавання пелет; 11 — рейки переміщення пальника.
Вентилятор розпалювання, вентилятор подавання повітря для горіння, циркуляційний насос, розширювальний бачок і механізм руху кополоників не показані.
